津の家① 太陽放射エネルギーの検討

太陽放射エネルギーの検討

【夏涼しく、冬暖かい住まいのつくり方】
e0254608_1647462.jpge0254608_16365276.jpge0254608_164787.jpge0254608_16385465.jpg 夏に涼しい家を考えるときに重要なことは太陽からの放射エネルギーについてです。夏至の水平面全天日射量は左図より930w/㎡(800kcal/㎡h)、冬至の水平面全天日射量は348w/㎡(300kcal/㎡h)となります。それにより夏の日射量は冬の日射量と比べとても大きなエネルギーということがわかります。これは1㎡当たりに1台の電気ストーブをおいているようなものです。つまり、夏に涼しい家をつくるには屋根や壁面ではしっかりとした断熱、窓面では強い太陽の日射をコントロールできる庇やルーバーが必要になってきます。

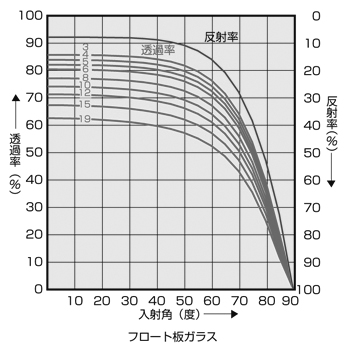

 現在設計中の「津の家」では1階南側のLDKにw7.0m×h2.0mの庇のある大きな窓を設けています。もしこの庇がない場合の日射量は930w/㎡×7.0m×2.0m=13.02kwの日射量を受け、これにフロートガラスt=8の入射角度別透過率0.35(入射角78°)をかけると4.56kwとなり、これだけでも2.7kwのルームエアコンでいえば2台分以上必要な日射量ということになります。これではルームエアコンを使い続けなければ生活できないエネルギーの浪費につながる住まいとなってしまいます。そのため庇を設けることで、太陽の放射エネルギーをコントロールした省エネルギーの住まいとして計画しています。


 庇の出や高さの計画は津市の平均気温が23℃以上である6月〜9月の最も気温の上がる時間11時〜13時までに窓が受ける日射量を0kwとなる(影となる)ように庇を計画しています。このように夏涼しい家をつくっています。


 冬に暖かい家を考えるときは、夏とは反対に日射を取り込む必要があります。津市の平均気温が10℃以下の11月中旬〜3月中旬の日射のある時間7時〜17時までの日射を考えていくと、この時の太陽高度は28°〜50°となり、庇を交わして常に室内に日射が得られる状況をつくっています。


 その日射量は冬至の南中時で348w/㎡×w7.0m×h1.2m=2.92kwの日射量を受け、これにフロートガラスt=8の入射角度別透過率0.75(入射角30°)をかけると2.19kwとなり、2.7kwのルームエアコンでいえば1台分の日射量が得られています。このように冬暖かい家をつくっています。


• 詳しい内容を知りたい方は、E-MAILにてお問い合わせください。
